華海密封件為您詳細介紹八角墊的RX型墊片！

RX型RTJ環墊圈制造符合API 6A和ASME B16.20標準，適合API 6 B和ASME / ANSI B16.5法蘭。

RX型是一個壓力能量適應的標準R型墊圈。RX型的設計以適應同一個標準的R槽設計,使得接合互換。修改后的設計使用壓力能量影響,提高了系統內部壓力，增加密封的效率。

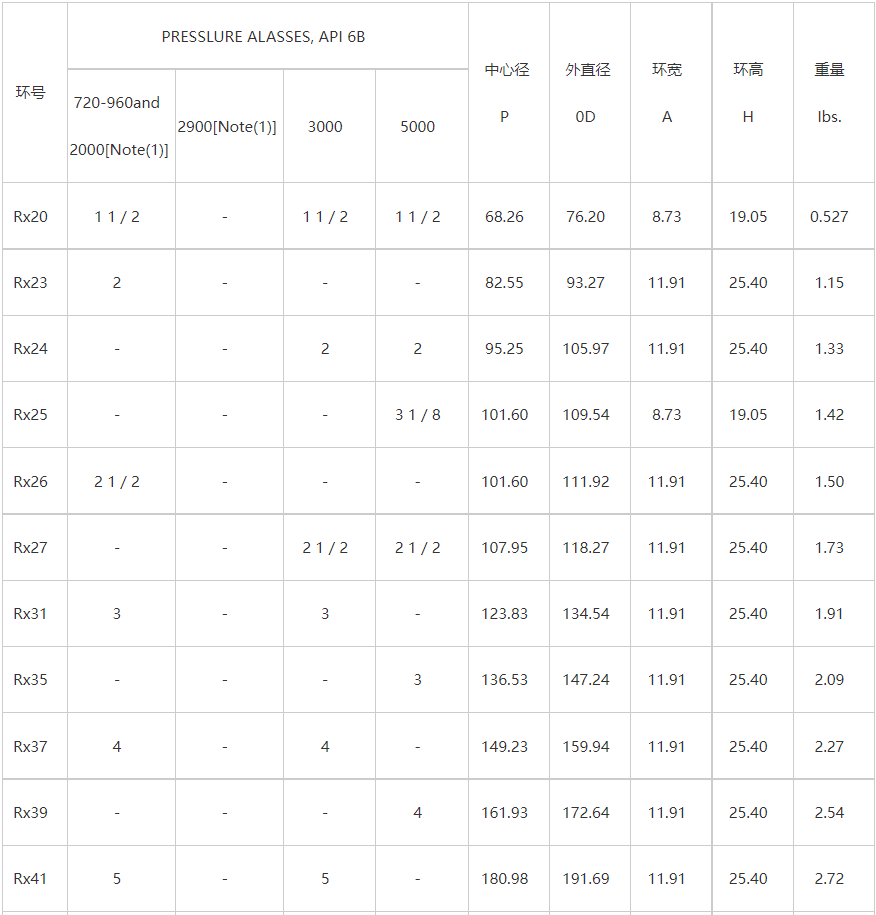

壓力:2000 - 5000 PSI

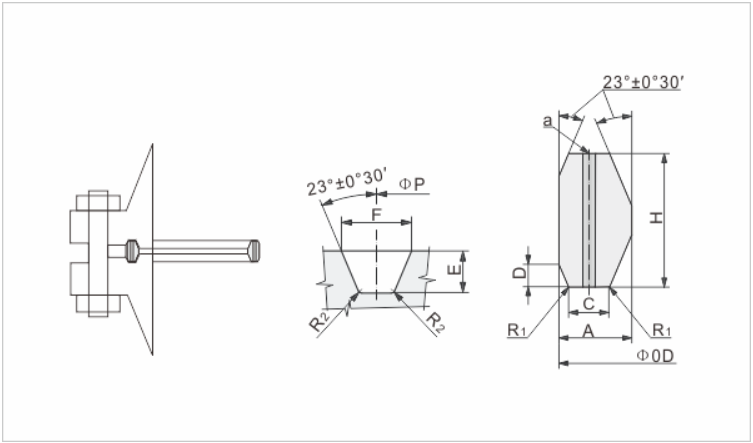

公差：（mm）

A *（環的寬度）+ 0.20，-0.000

h（環的高度）+ 0.20，-0.000

外徑（外徑）+ 0.5，-0.000

23 *（角）1/2°

*寬度公差為0.008英寸。

“A”和高度“H”是允許的，只要寬度或高度的變化在整個圓周上不超過0.004英寸。

注 1:

壓力通道孔說明在環式接頭截面保證均衡的壓力可能會被困在槽，它是在環rx82通過rx91只?？椎闹行木€應位于“C”
